Đặc điểm của bộ truyền động dẫn hướng tuyến tính THK

Cấu tạo và tính năng

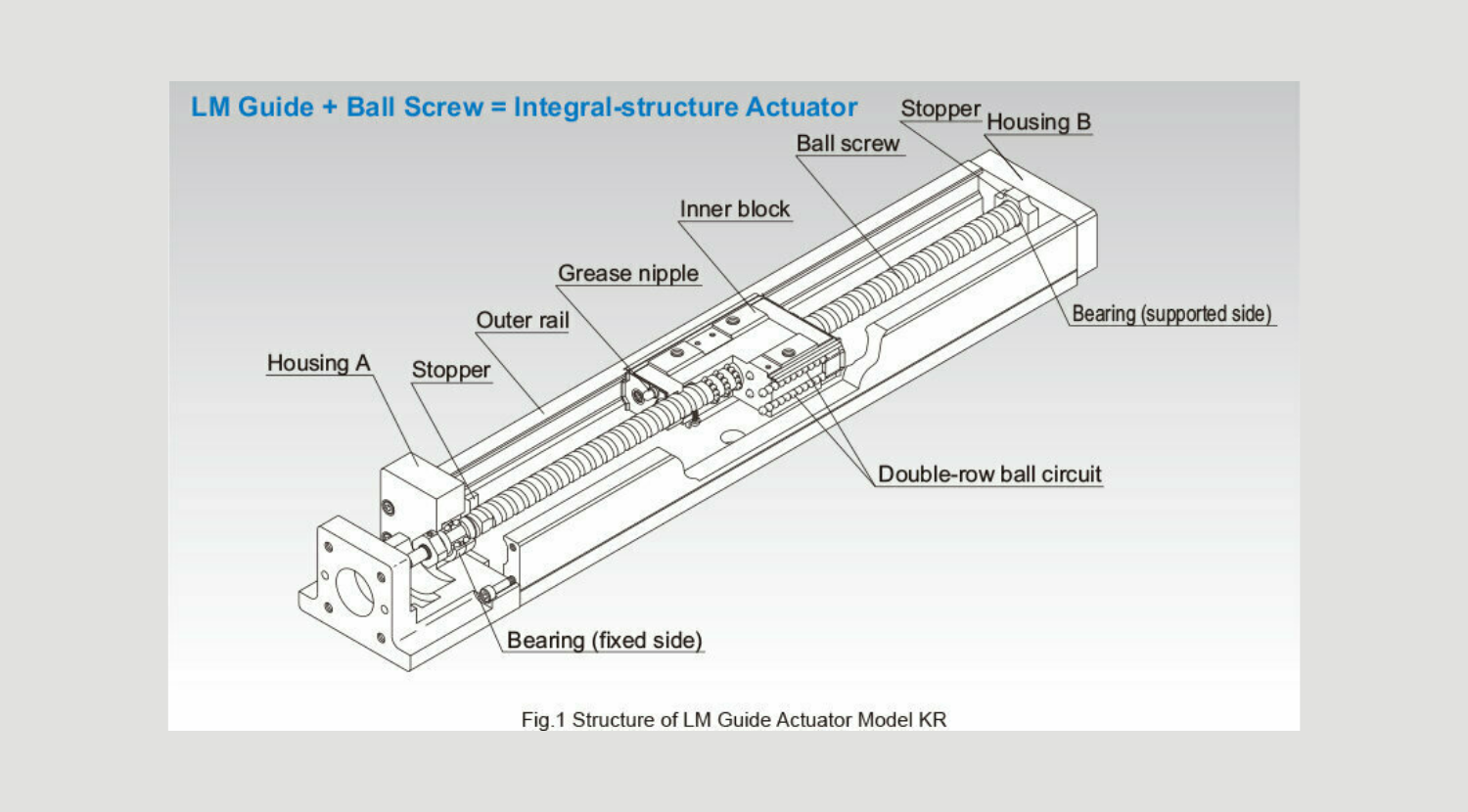

Nhờ kết cấu nguyên khối của khối trượt bên trong, gồm ray dẫn hướng ngoài có tiết diện chữ U với các cụm dẫn hướng LM ở hai mặt bên và cụm vít me bi ở giữa, bộ truyền động dẫn hướng LM model SKR/KR đạt được độ cứng vững cao, độ chính xác cao trong một thiết kế rất gọn.

Ngoài ra, do các cụm vỏ A và B đồng thời đóng vai trò là cụm gối đỡ, và khối trượt bên trong đồng thời đóng vai trò bàn trượt, model này giúp giảm đáng kể thời gian thiết kế và lắp ráp, từ đó giảm tổng chi phí.

Bằng việc sử dụng vòng cách bi (ball cage) trong cụm dẫn hướng LM và cụm vít me bi, model SKR đạt tốc độ vận hành cao hơn, độ ồn thấp hơn, và thời gian vận hành không cần bảo dưỡng dài hơn so với model KR trước đây (đối với model SKR20 và SKR26, vòng cách bi chỉ được sử dụng cho cụm dẫn hướng LM, còn cụm vít me bi được trang bị bộ bôi trơn QZ).

Tải trọng bốn hướng bằng nhau (4-way Equal Load)

Mỗi hàng bi được bố trí với góc tiếp xúc 45°, giúp tải trọng định mức tác dụng lên khối trượt bên trong được phân bổ đồng đều khi chịu tải theo bốn hướng (hướng kính, hướng kính ngược và hai hướng ngang).

Nhờ đó, model KR có thể lắp đặt ở bất kỳ tư thế nào mà vẫn đảm bảo khả năng chịu tải tối ưu.

Độ chính xác cao

Phần dẫn hướng tuyến tính gồm 4 hàng rãnh cung tròn, cho phép các viên bi di chuyển mượt mà ngay cả khi có tải sơ bộ (preload), tạo nên một cụm dẫn hướng độ cứng cao và không khe hở.

Ngoài ra, sự thay đổi lực ma sát do biến động tải được giảm thiểu tối đa, giúp hệ thống duy trì độ chính xác cao trong quá trình dịch chuyển.

Độ cứng vững cao

Việc sử dụng ray ngoài có tiết diện chữ U giúp tăng độ cứng của cơ cấu, đặc biệt là khả năng chống lại mô-men và lực xoắn.

Các loại bộ truyền động dẫn hướng tuyến tính THK

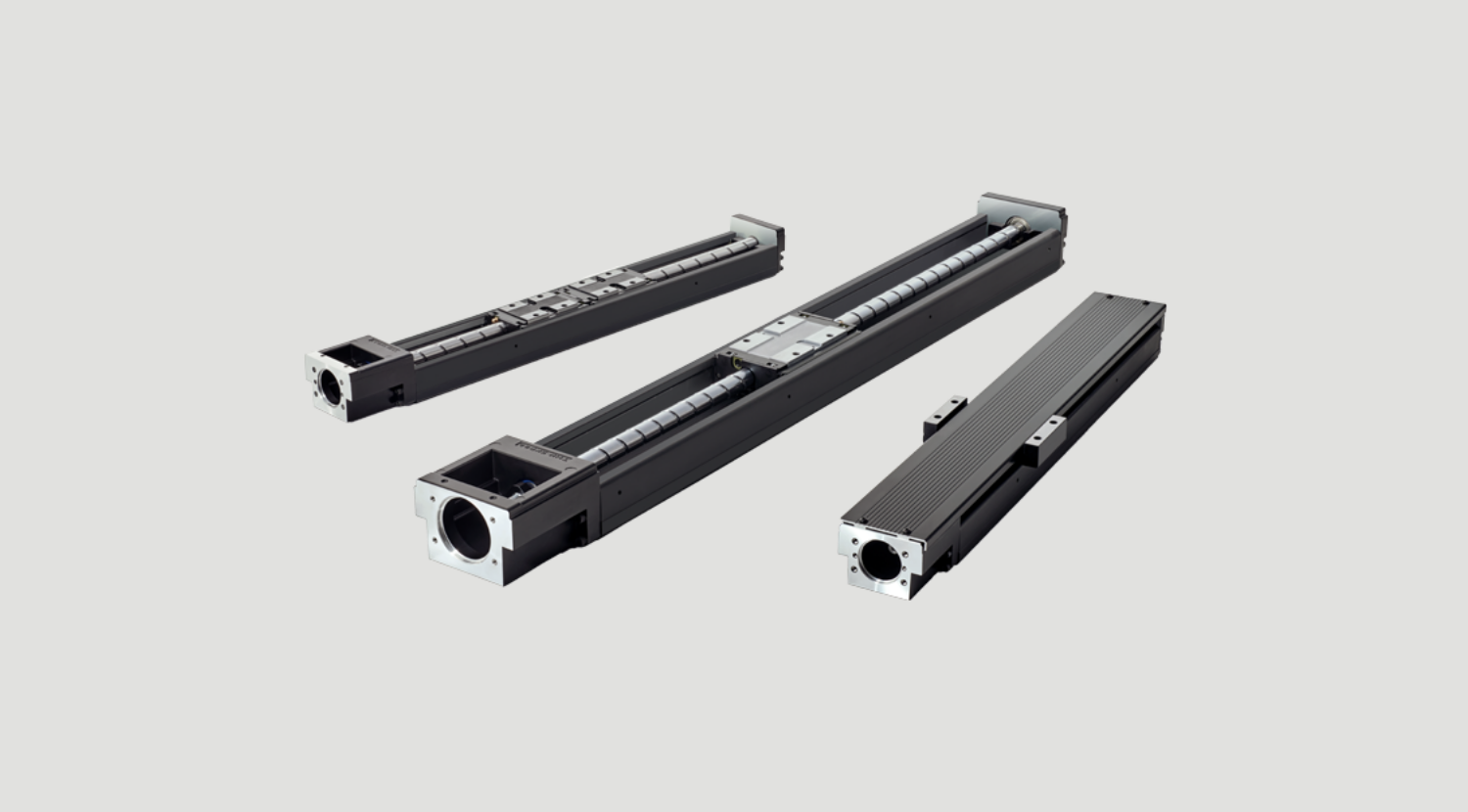

Caged Ball LM Guide Actuator Model SKR	Full-Ball Type LM Guide Actuator Model KR

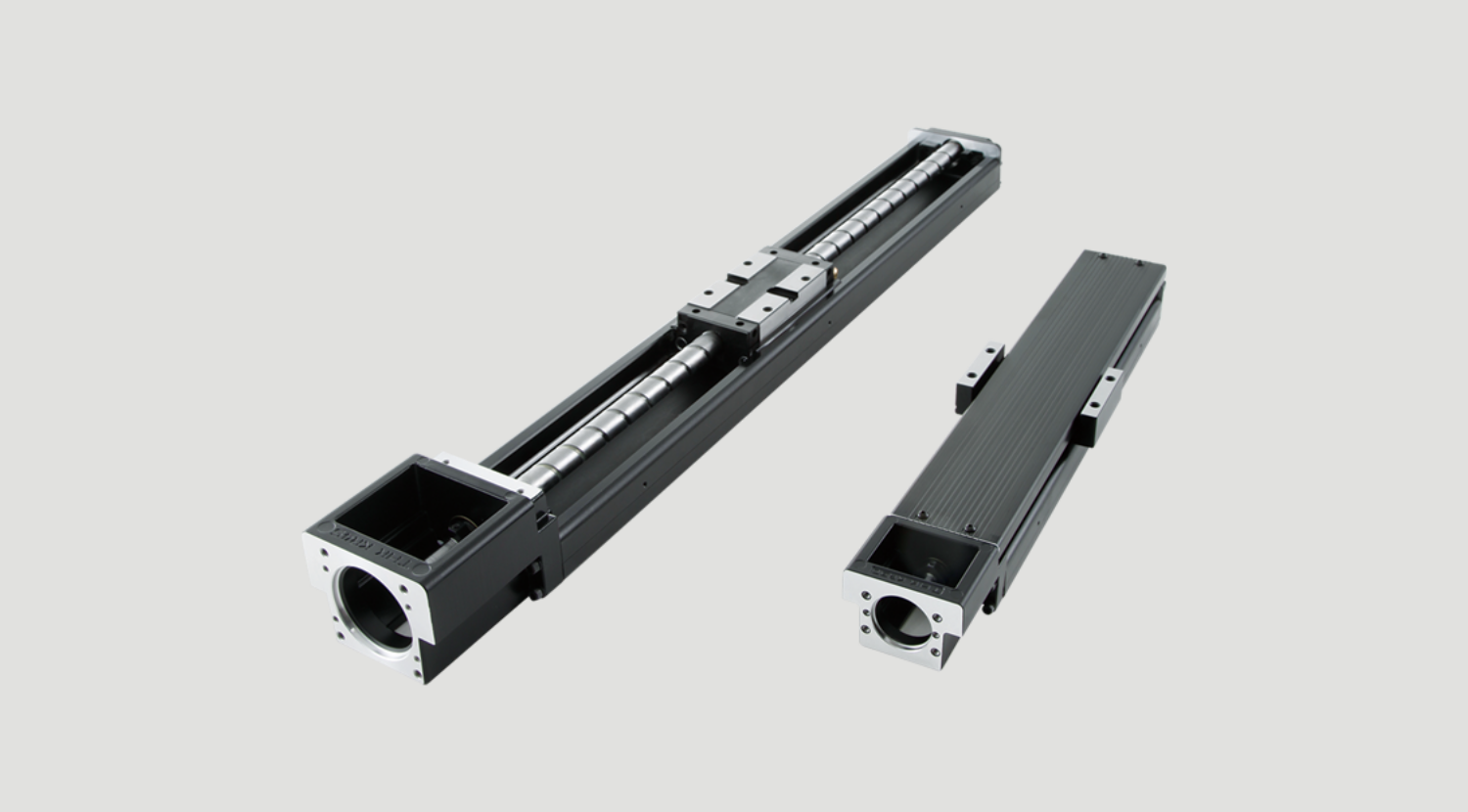

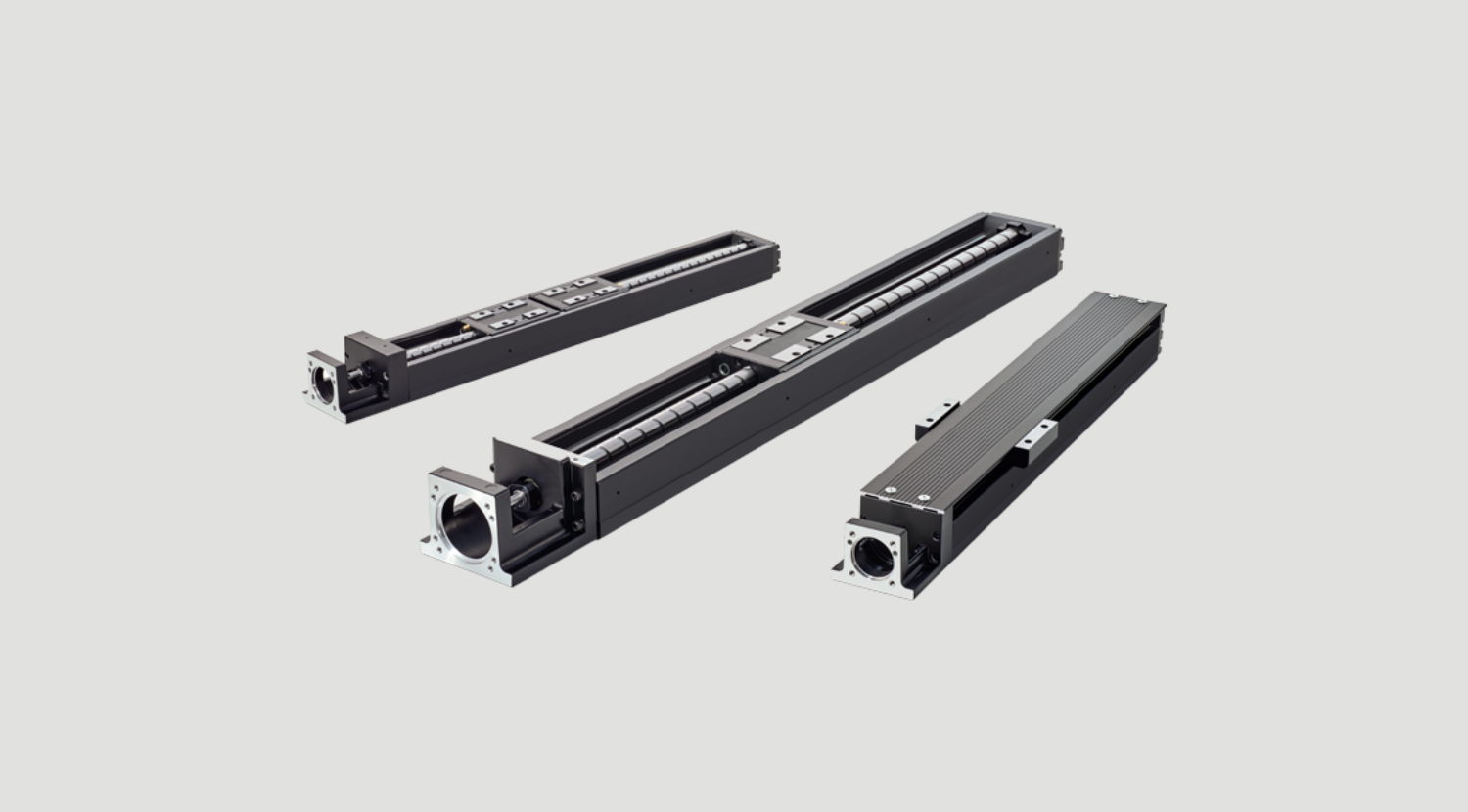

Bộ truyền động dẫn hướng LM có vòng cách Model SKR là loại bộ truyền động nhỏ gọn, với khối trượt bên trong gồm các cụm dẫn hướng LM và đai ốc vít me bi được tích hợp bên trong ray ngoài hình chữ U.	Nhờ kết cấu nguyên khối của khối trượt bên trong, bao gồm ray ngoài độ cứng cao có tiết diện chữ U, các cụm dẫn hướng LM ở hai mặt bên và cụm vít me bi ở giữa, bộ truyền động dẫn hướng LM Model KR mang lại độ cứng vững cao và độ chính xác cao trong một thiết kế rất gọn.
Đi tới trang sản phẩm	Đi tới trang sản phẩm
