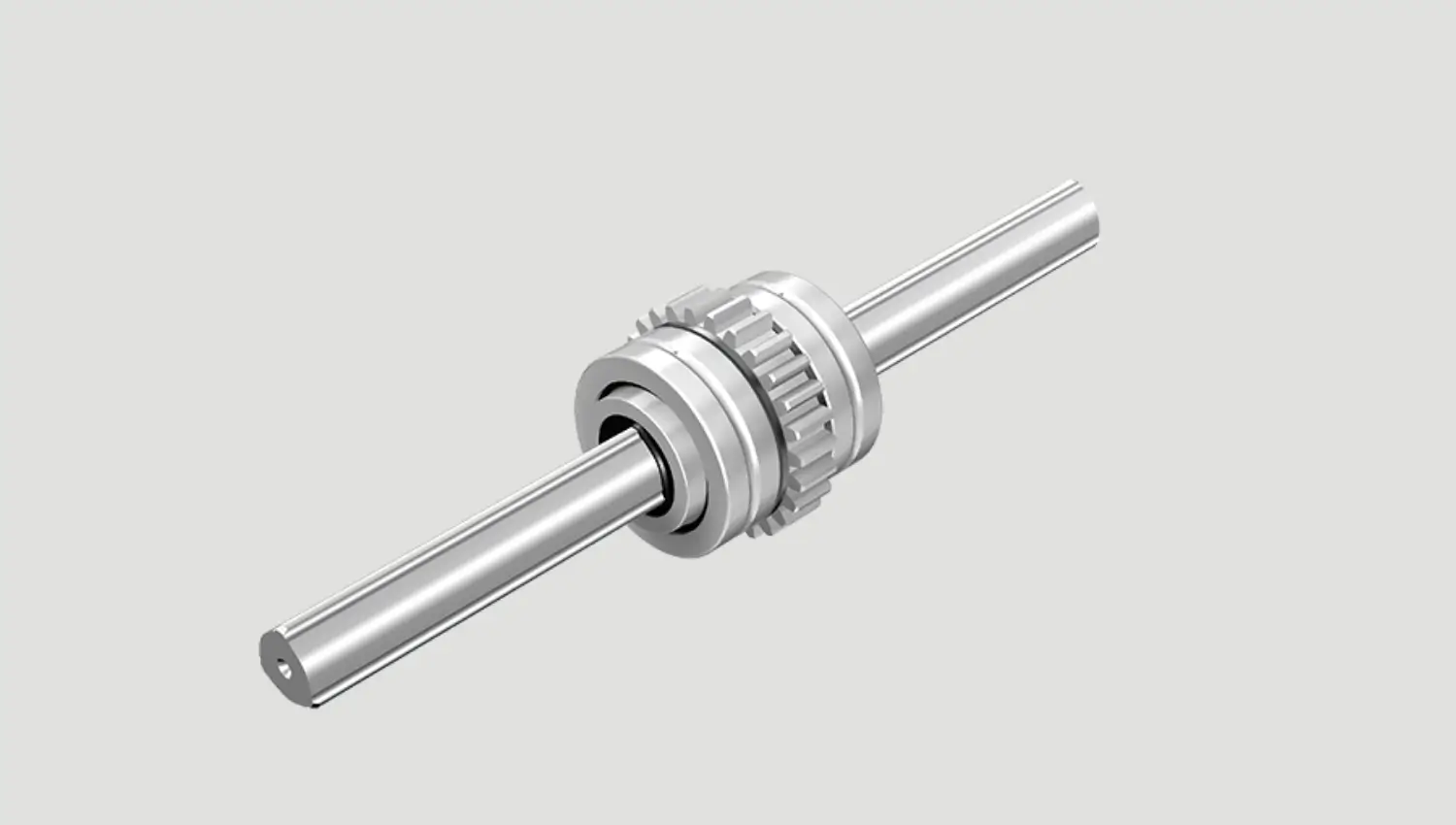

Với loại Ball Spline quay, trục spline có ba đỉnh, ở hai bên mỗi đỉnh có hai hàng bi (tổng cộng sáu hàng) giữ chặt đỉnh và tạo ra lực nén trước hợp lý. Các model này được phát triển từ model LBR, nhưng được tích hợp bánh răng trên chu vi mặt bích và vòng bi kim hướng kính – hướng trục trên đai ốc spline. Các hàng bi được giữ trong vòng cách nhựa để lăn tuần hoàn mượt mà.
Trục spline có ba đỉnh bố trí đều nhau ở góc 120°. Ở hai bên mỗi đỉnh, hai hàng bi (tổng cộng sáu hàng) được bố trí tại góc tiếp xúc 45° để giữ chặt đỉnh và tạo ra lực nén trước. Nhờ vậy, độ rơ trong hướng quay bị loại bỏ và độ cứng được tăng cường.
Đai ốc spline được tích hợp nhỏ gọn với vòng bi hướng kính và hướng trục, giúp đạt được thiết kế tiết kiệm không gian.
Góc tiếp xúc lớn và lực nén trước hợp lý giúp model này có độ cứng cao với mô-men xoắn và moment tải. Việc sử dụng vòng bi kim trong cụm đỡ tăng độ cứng của đai ốc trước tải hướng kính.
Vòng bi trong cụm đỡ giúp đai ốc được hỗ trợ cứng vững, nhờ đó model này rất phù hợp cho truyền mô-men bằng truyền động đai ốc spline.
Trục spline được kéo nguội, bề mặt rãnh lăn mài chính xác. Sử dụng kết hợp với đai ốc spline.
Dòng trục spline này có phần đầu hoặc phần giữa dày hơn bằng gia công đặc biệt theo yêu cầu.
Loại trục spline rỗng kéo nguội, dùng cho các ứng dụng đi ống, đi dây, thông gió hoặc giảm trọng lượng.

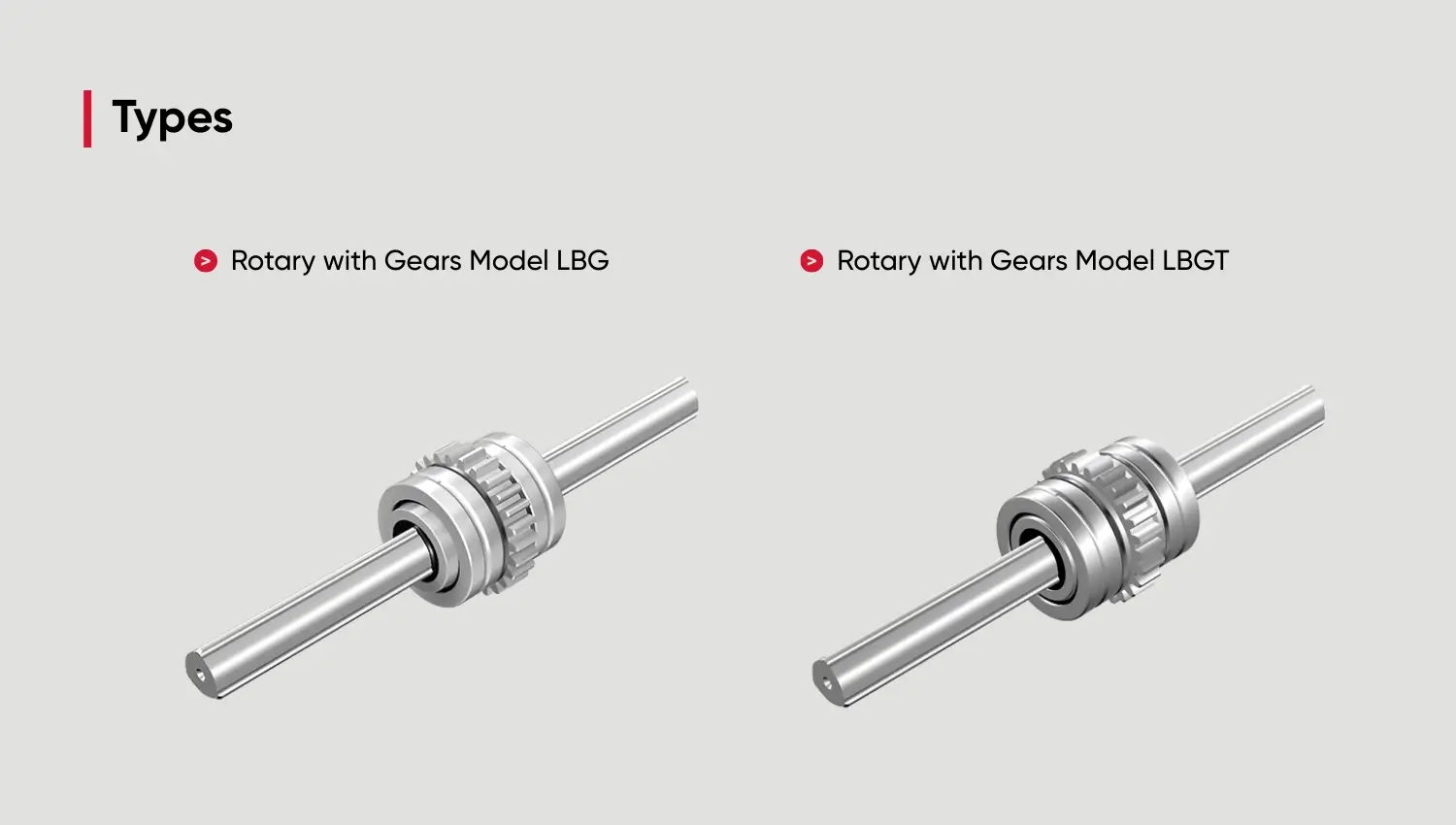

Trong bảng cho thấy dung sai đường kính trong gối đỡ cho model LBG và LBGT.
| Dung sai đường kính bên trong gối đỡ | Điều kiện chung | H7 |
|---|---|---|
| Khi cần khoảng cách nhỏ | J6 |
