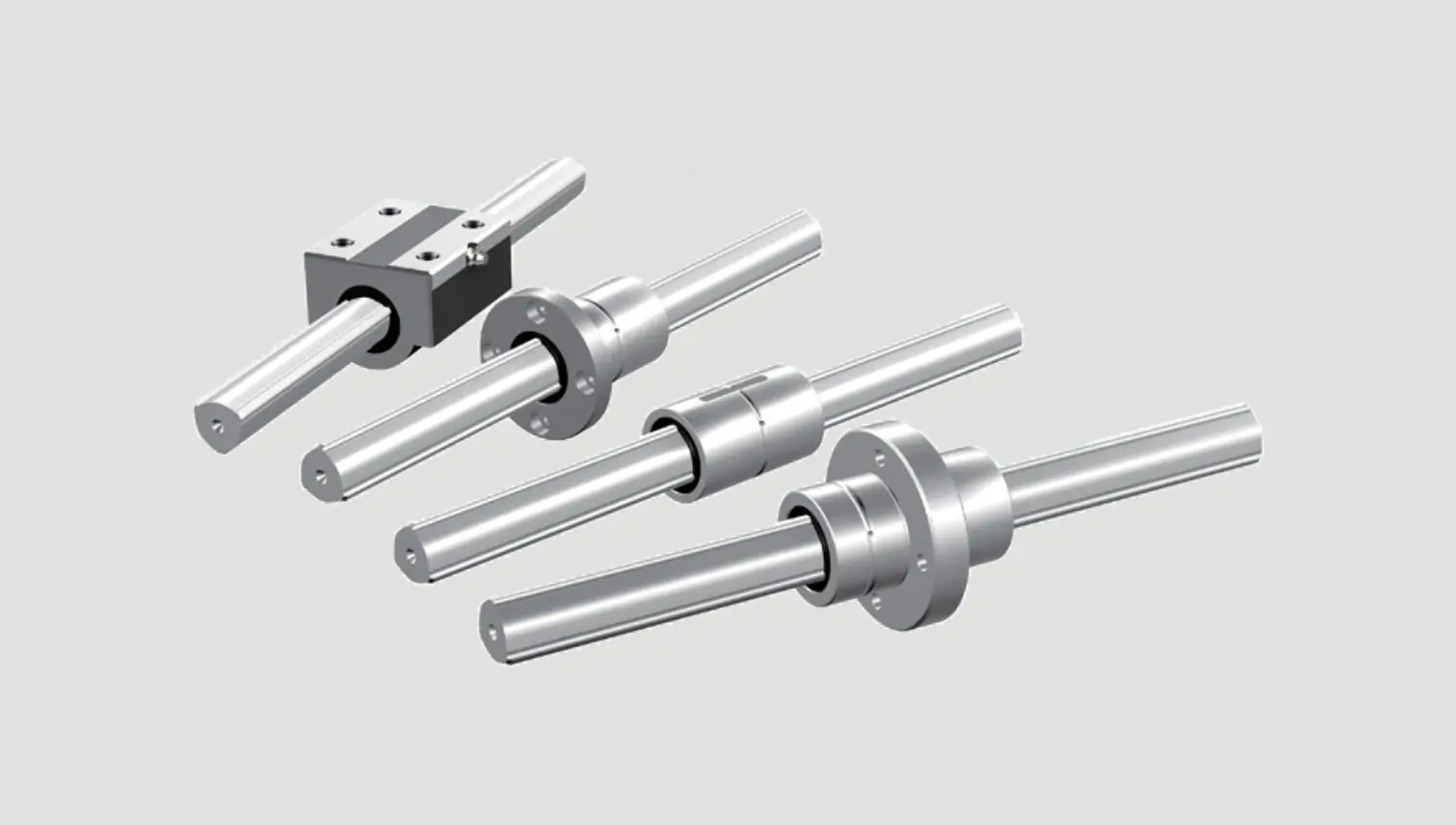

Ball Spline loại mô-men xoắn cao có trục spline với ba đỉnh bố trí cách đều nhau ở góc 120°. Ở hai bên mỗi đỉnh có hai hàng bi (tổng cộng sáu hàng) được bố trí để giữ chặt đỉnh. Rãnh lăn được mài chính xác thành dạng R gần bằng đường kính bi. Khi mô-men xoắn tác động, ba hàng bi phía chịu tải đồng đều tiếp nhận, còn khi đảo chiều, ba hàng bi phía ngược lại tiếp nhận.
Các hàng bi được giữ trong vòng cách gắn trong đai ốc spline, đảm bảo bi lăn tuần hoàn mượt mà. Nhờ vậy, bi sẽ không rơi ra ngay cả khi tháo trục spline khỏi đai ốc
Một đai ốc spline đơn cung cấp lực nén trước để loại bỏ độ rơ góc, tăng độ cứng. Không giống thiết kế truyền thống phải xoắn hai đai ốc spline, loại mô-men xoắn cao cho phép thiết kế gọn nhẹ hơn.
Nhờ góc tiếp xúc lớn và lực nén trước từ một đai ốc spline, độ dịch chuyển ban đầu nhỏ, đạt độ cứng cao và độ chính xác định vị vượt trội.
Nhờ kết cấu có khả năng giữ mỡ cao và vòng cách cứng, Ball Spline vẫn vận hành bền bỉ với mỡ bôi trơn trong thời gian dài, kể cả ở chuyển động thẳng tốc độ cao. Do khoảng cách gần như đồng đều giữa các bi chịu tải và bi không chịu tải, lực ly tâm ít ảnh hưởng, giúp duy trì chuyển động thẳng mượt mà khi quay tốc độ cao.
Không giống Ball Spline truyền thống, bi không chịu tải không tuần hoàn trên bề mặt ngoài của đai ốc. Nhờ vậy, đường kính ngoài của đai ốc giảm, đạt thiết kế gọn nhẹ và tiết kiệm không gian.
Việc sử dụng vòng cách giúp bi không rơi ngay cả khi rút trục spline ra khỏi đai ốc.
Rãnh lăn dạng R có đường kính gần bằng đường kính bi, nhờ đó diện tích tiếp xúc lớn, tăng tải trọng cả theo hướng hướng kính.
Vì một trục có thể chịu tải cả theo hướng mô-men xoắn và hướng kính, hai trục song song có thể được thay thế bằng một trục duy nhất, giúp dễ lắp đặt và tiết kiệm không gian.
Ball Spline mô-men xoắn cao được ứng dụng trong nhiều lĩnh vực: cột và cánh tay robot công nghiệp, máy nạp tự động, máy chuyển tải, hệ thống vận chuyển tự động, máy tạo lốp, trục chính máy hàn điểm, trục dẫn hướng máy phủ tốc độ cao, máy tán đinh, máy cuốn dây, đầu gia công EDM, trục truyền mài, hộp số tốc độ và trục định vị chính xác.
Trục spline được kéo nguội, bề mặt rãnh lăn mài chính xác. Dùng kết hợp với đai ốc spline.
THK sản xuất trục spline có phần đầu hoặc phần giữa dày hơn theo yêu cầu.
Trục spline rỗng kéo nguội, thích hợp cho các ứng dụng đi ống, đi dây, thông gió hoặc giảm trọng lượng.
Khi lắp đai ốc spline vào gối đỡ, lắp ghép chuyển tiếp thường được khuyến nghị. Nếu không yêu cầu độ chính xác cao, lắp ghép khe hở cũng chấp nhận được.
