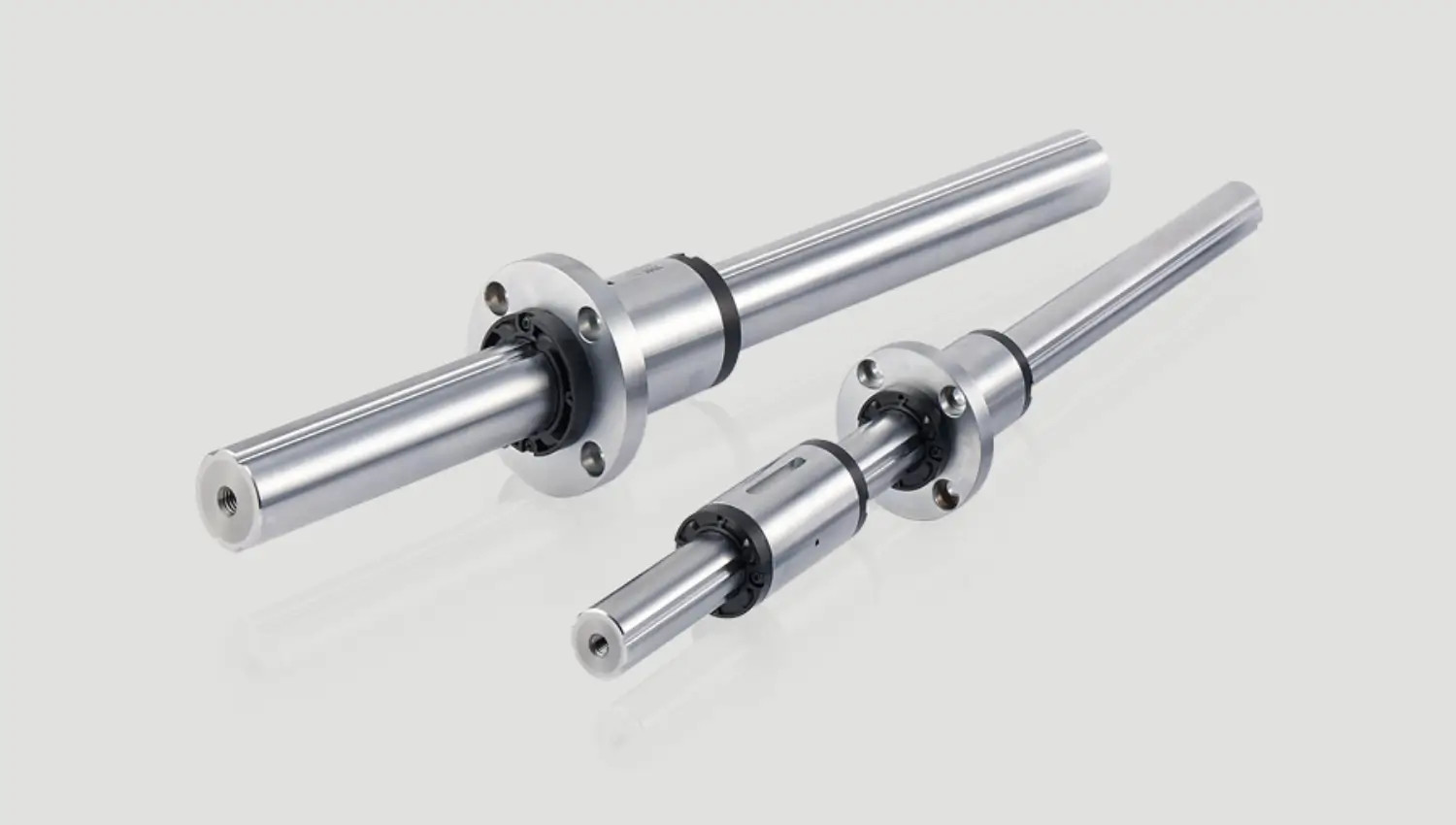

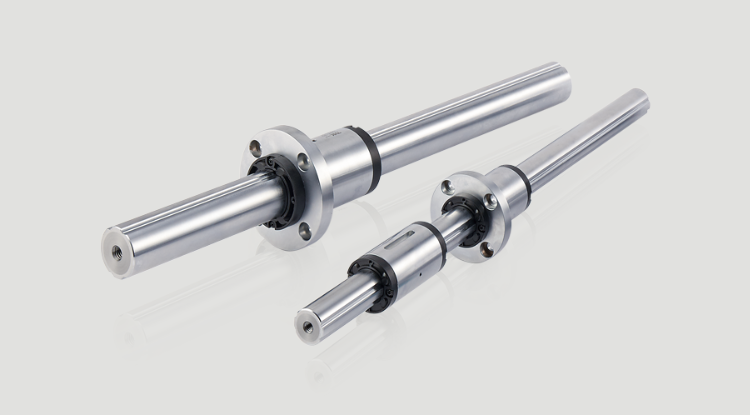

Ở loại Ball Spline mô-men xoắn trung bình, trục spline có hai hoặc ba đỉnh trên chu vi, với hai hàng bi (tổng cộng bốn hoặc sáu hàng) giữ chặt đỉnh, tạo ra lực nén trước hợp lý. Các hàng bi được giữ trong vòng cách nhựa đặc biệt bên trong đai ốc spline, đảm bảo bi lăn tuần hoàn mượt mà. Bi không bị rơi ngay cả khi tháo đai ốc khỏi trục spline.
Rãnh lăn được gia công dạng cung tròn gần bằng bán kính bi, bảo đảm tiếp xúc góc. Do đó, model này có khả năng chịu tải lớn theo cả hướng kính và hướng mô-men xoắn.
Hai hàng bi đối xứng giữ chặt đỉnh trên chu vi đai ốc spline ở góc tiếp xúc 20°, tạo ra lực nén trước với cấu trúc tiếp xúc góc. Điều này loại bỏ độ rơ góc trong hướng quay và tăng độ cứng.
Với góc tiếp xúc lớn và lực nén trước hợp lý, model này đạt độ cứng cao với mô-men xoắn và moment tải.
Vòng cách giữ bi ngăn bi rơi ngay cả khi trục spline được rút ra khỏi đai ốc (ngoại trừ model LT4 và LT5).
Bề mặt rãnh lăn của trục spline được mài chính xác. Dùng kết hợp với đai ốc spline.
THK chế tạo trục spline có phần đầu hoặc phần giữa dày hơn nhờ gia công đặc biệt theo yêu cầu.
Loại trục spline rỗng kéo nguội, phù hợp cho đi ống, đi dây, thông gió hoặc giảm trọng lượng.
Loại trục spline rỗng kéo nguội, phù hợp cho đi ống, đi dây, thông gió hoặc giảm trọng lượng.
Khi lắp đai ốc spline vào gối đỡ, lắp ghép chuyển tiếp thường được khuyến nghị. Nếu không yêu cầu độ chính xác cao, có thể dùng lắp ghép khe hở.
