| Dòng vít nâng tiêu chuẩn JB series (ball screw) |
Dải công suất từ 2kN đến 1250kN.
Dòng JB005 đến JB010
Dòng JB025 đến JB1250
Khác biệt với dòng JB005 đến JB010 ở chế độ bôi trơn bằng dầu thay vì bằng mỡ.

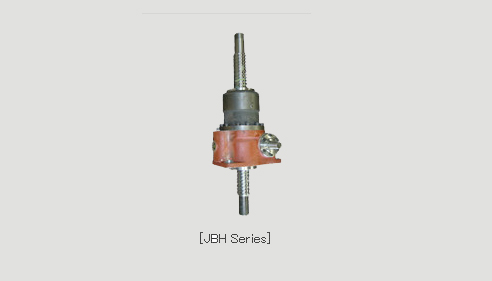

| Dòng vít nâng hi-lead JBH series (ball screw) |
Dòng vít nâng hi-lead với tốc độ cao và đầu vít lớn hơn. Dải công suất tiêu chuẩn từ 25kN đến 200kN
| Model | 005 | 010 | 025 | 050 | 075 | 100 | 150 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Tải định mức (kN) | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | ||
| Đường kính trục vít (mm) | 16 | 20 | 25 | 36 | 40 | 45 | 50 | 63 | ||
| Đường kính gốc trục vít (mm) | 13.6 | 17.3 | 21 | 31 | 34 | 38 | 42 | 55 | ||
| Bước ren (mm) | 16 | 20 | 25 | 36 | 32 | 32 | 32 | 32 | ||
| Tỉ số giảm tốc | H | 6 | 6 | 7.67 | 7.67 | 7.67 | 7.67 | 7.67 | 7.67 | |
| Ｌ | 23 | 23 | 23 | 23 | 23 | 23 | ||||
| Khoảng di chuyển trên một vòng quay đầu vào | H | 2.67 | 3.33 | 3.26 | 4.69 | 4.17 | 4.17 | 4.17 | 4.17 | |
| L (mm/rev) | 1.09 | 1.57 | 1.39 | 1.39 | 1.39 | 1.39 | ||||
| Hiệu suất (%) | H | (30rpm) | 58 | 59 | 57 | 57 | 56 | 59 | 58 | 58 |
| (1800rpm) | 71 | 72 | 71 | 72 | 72 | 73 | 74 | 74 | ||
| L | (30rpm) | 37 | 36 | 35 | 39 | 38 | 38 | |||
| (1800rpm) | 58 | 58 | 59 | 62 | 63 | 63 | ||||
| Tốc độ đầu vào tối đa (rpm) | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | ||
| Hành trình tiêu chuẩn (mm) | Stroke of 50 to 500 (50 mm intervals), 500 to 1000 (100 mm intervals) | |||||||||
| Mô men vít (N･m) | 13.2 | 33 | 103 | 297 | 399 | 534 | 805 | 1086 | ||
| Mô men đầu vào không tải (N･m) | 0.15 | 0.2 | 0.5 | 0.8 | 1.2 | 1.8 | 2.5 | 2.5 | ||
| Mô men khởi động đầu vào | H (N･m) | 1.9 | 4.8 | 25.9 | 75.3 | 101.5 | 128.1 | 194.0 | 257.8 | |
| L (N･m) | 14.7 | 43.3 | 58.9 | 71.3 | 108.9 | 144.3 | ||||
| Mô men giữ | H (N･m) | 1.1 | 2.9 | 5.9 | 15.8 | 20.2 | 32.9 | 47.6 | 63.5 | |
| L (N･m) | 2.7 | 9.0 | 13.0 | 11.2 | 18.6 | 24.9 | ||||
| Tải ngược chiều (kN) | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | ||
| Tải lúc dừng (kN) | 8 | 15 | 25 | 50 | 80 | 140 | 170 | 250 | ||
| Khối lượng (kg) | 2.5 | 3.5 | 20 | 25 | 35 | 55 | 65 | 80 | ||

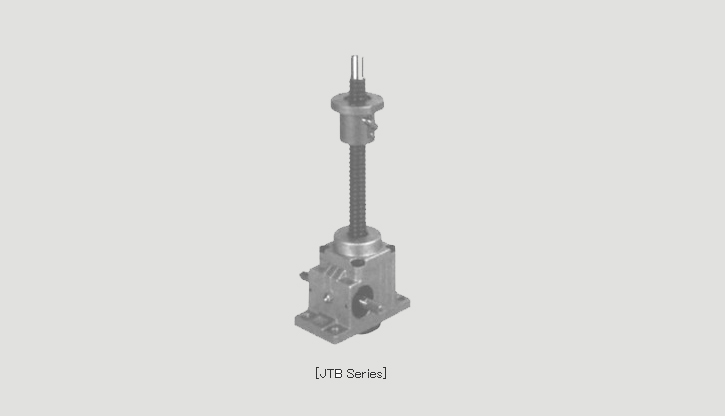

| Dòng vít nâng đai ốc di chuyển JTB Series (ball screw) |
Hoạt động của đai ốc di chuyển giảm thiểu không gian cần thiết để lắp đặt theo hướng trục. Dải công suất từ 025kN đến 1250kN.
