| Kiểu | Series | Tác động |
Kích thước nòng (mm) |
|---|---|---|---|
| Tiêu chuẩn |

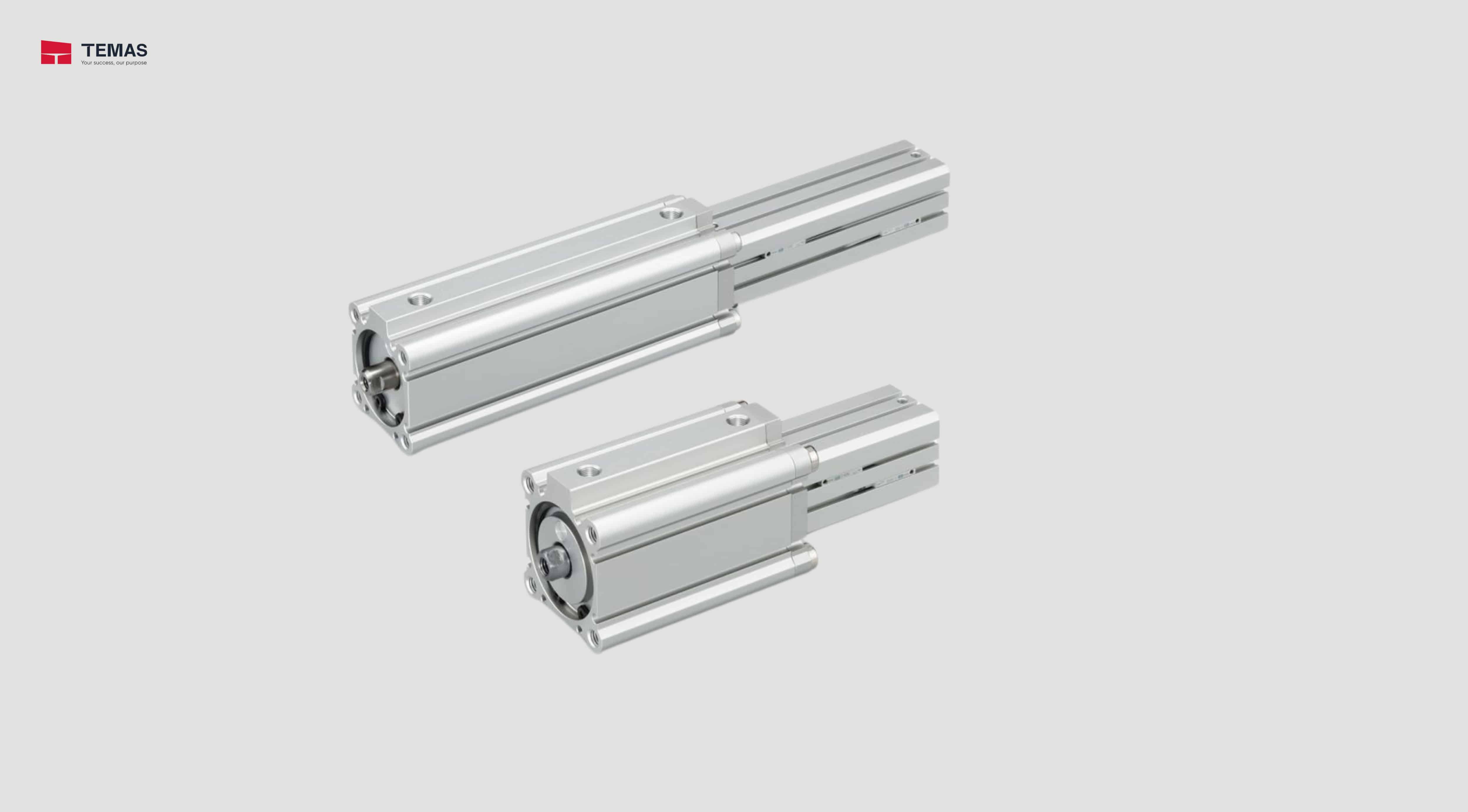

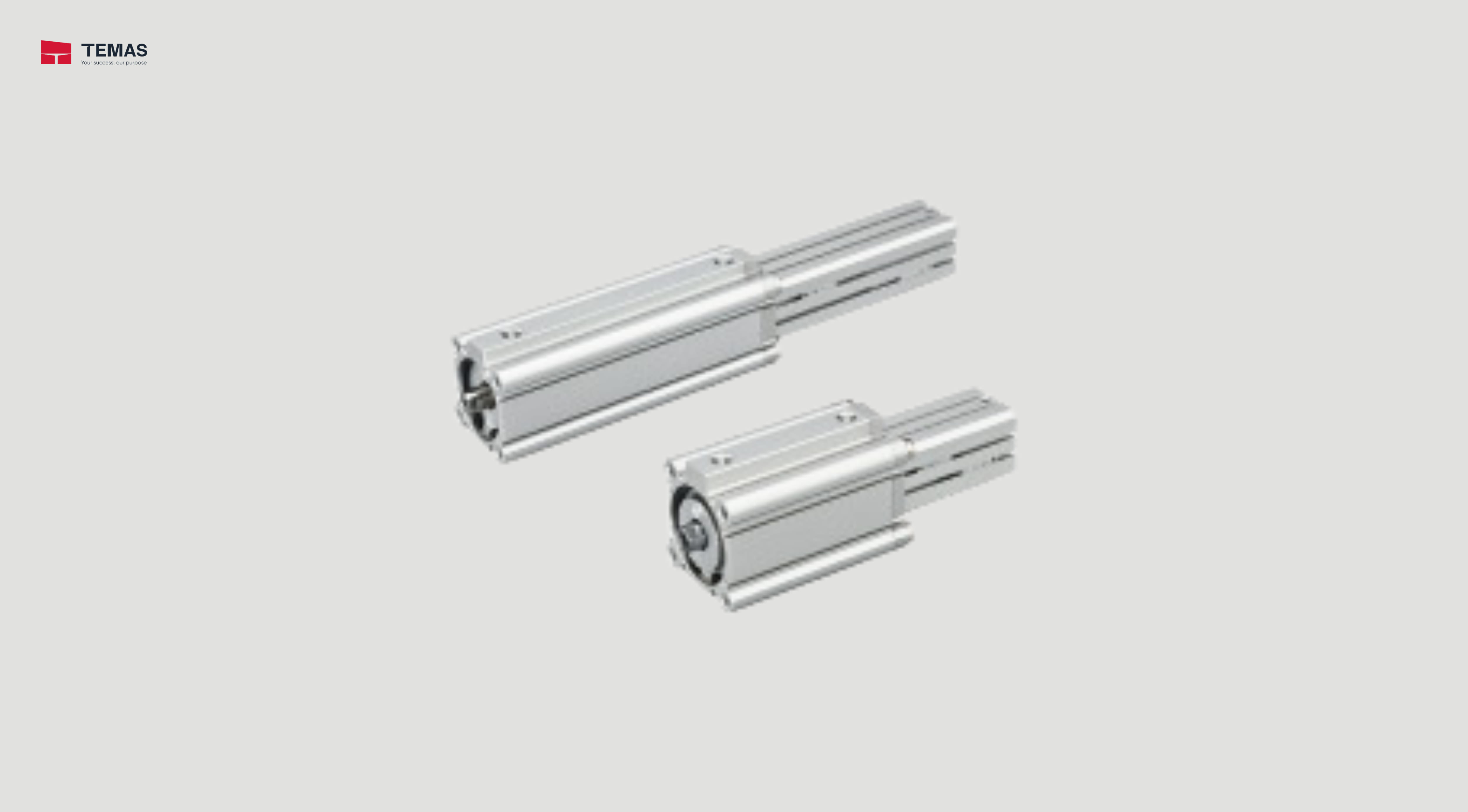

CDQ2A-X3260 | Hai tác động một trục | Xi lanh dẫn động: 40, 50 Xi lanh hỗ trợ: 20, 25 |
| Thông số kỹ thuật |
CDQ2A-X3260 | ||
|---|---|---|---|
| Kích thước nòng [mm] | Xi lanh dẫn động | 40 | 50 |
| Xi lanh hỗ trợ | 20 | 25 | |
| Tác động | Hai tác động, một trục | ||
| Lưu chất | Khí nén | ||
| Áp suất phá hủy | 1.0 MPa | ||
| Áp suất hoạt động tối đa | 0.7 MPa | ||
| Áp suất hoạt động tối thiểu | 0.2 MPa | ||
| Nhiệt độ môi trường và lưu chất | –10°C đến 60°C (Không đóng băng) | ||
| Bôi trơn | Không yêu cầu (Non-lube) | ||
| Tốc độ pít tông | 50 đến 300 mm/s | ||
| Hành trình | 50, 100, 150, 200 | ||
| Dung sai hành trình | 0 đến +1.4 mm | ||
| Giảm chấn | Cao su (chỉ đầu trục) | ||
| Kích cỡ cổng |
Xi lanh dẫn động | Rc1/8 | |
| Xi lanh hỗ trợ | M5 | ||
| Động năng cho phép |
0.09 J | 0.15 J | |
| Gá đặt |
Loại lắp ren (chỉ đầu trục) | ||
| Giá đỡ |
Mặt bích đầu trục |
||
| Hành trình đầu ra |
5 mm (Chỉ tác động đẩy) | ||
