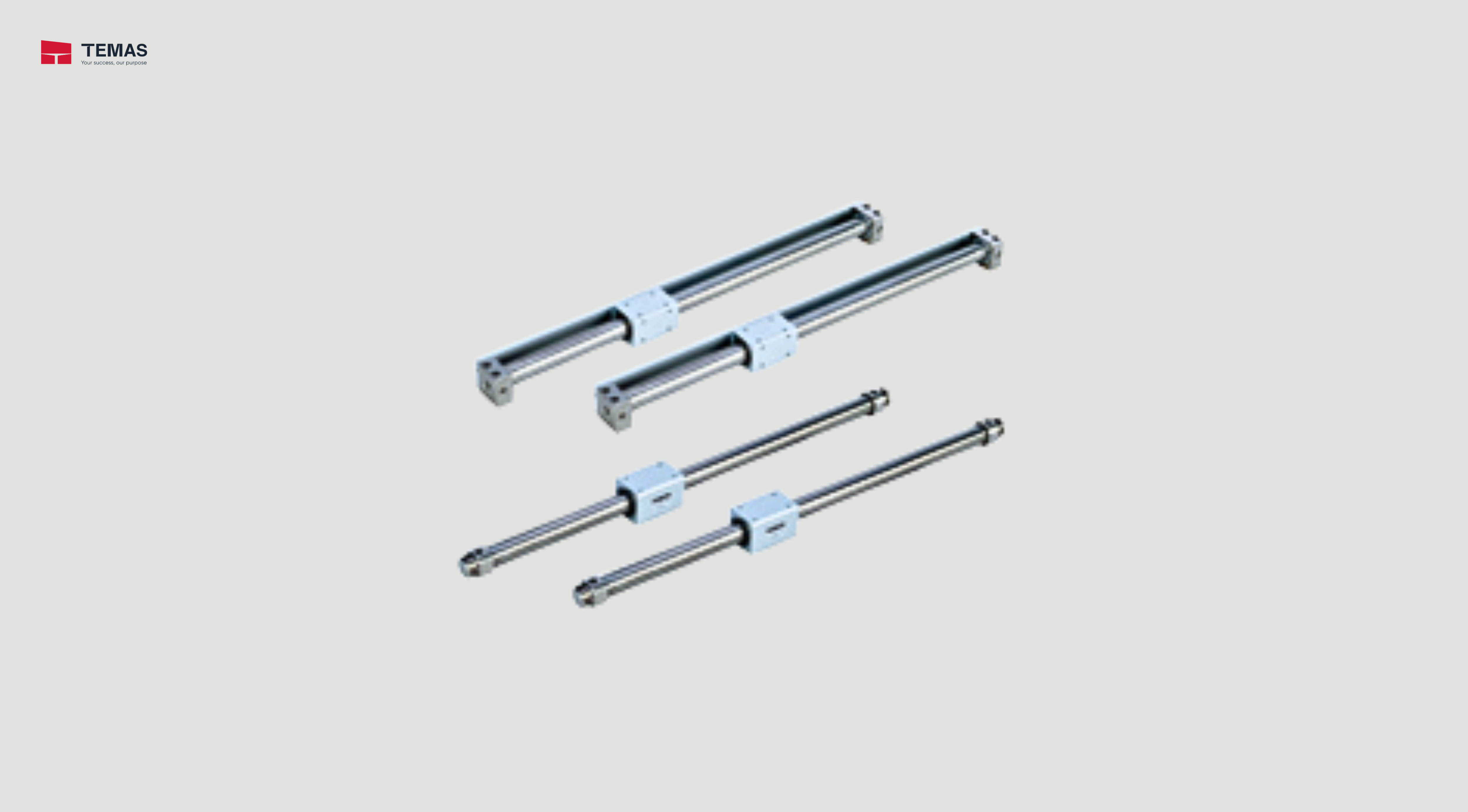

XI LANH KHÔNG TRỤC NAM CHÂM SMC CY3

Xi lanh không trục nam châm kiểu cơ bản, lắp trực tiếp SMC CY3 ø6, ø10, ø15, ø20, ø25, ø32, ø40, ø50, ø63

Kiểu	Series	Tác động	Kích thước nòng (mm)
Cơ bản	CY3B	Hai tác động	6，10，15，20，25，32，40，50，63
Lắp trực tiếp	CY3R	Hai tác động	6，10，15，20，25，32，40，50，63

Thông số kỹ thuật	CY3B
Kích thước nòng [mm]	6	10	15	20	25	32	40	50	63
Lưu chất	Khí nén
Áp suất phá hủy	1.05 MPa
Áp suất hoạt động tối đa	0.7 MPa
Áp suất hoạt động tối thiểu	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Nhiệt độ môi trường và lưu chất	−10 đến 60°C (Không đóng băng)
Tốc độ pít tông	50 đến 500 mm/s
Giảm chấn	Cao su
Bôi trơn	Không bôi trơn
Dung sai hành trình [mm]	0 đến 250 st: +1.0, 251 đến 1000 st: +1.4, 1001 st hoặc hơn: +1.8
Hướng lắp đặt	Ngang, xiên, thẳng đứng
Đai ốc lắp đặt (2 pcs.)	Thiết bị tiêu chuẩn (Phụ kiện)
Lực giữ của nam châm [N]	19.6	53.9	137	231	363	588	922	1471	2256
