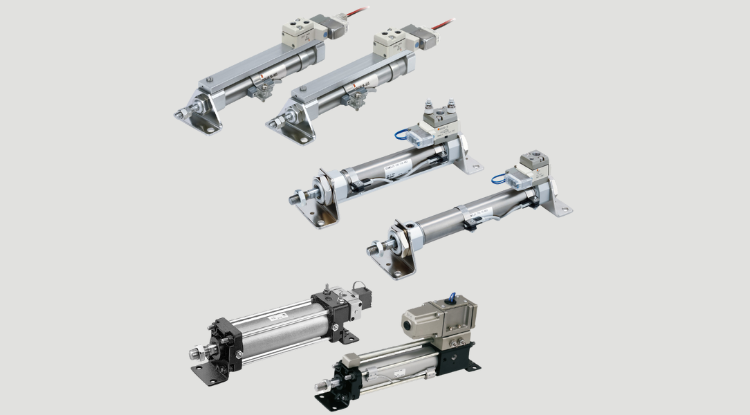

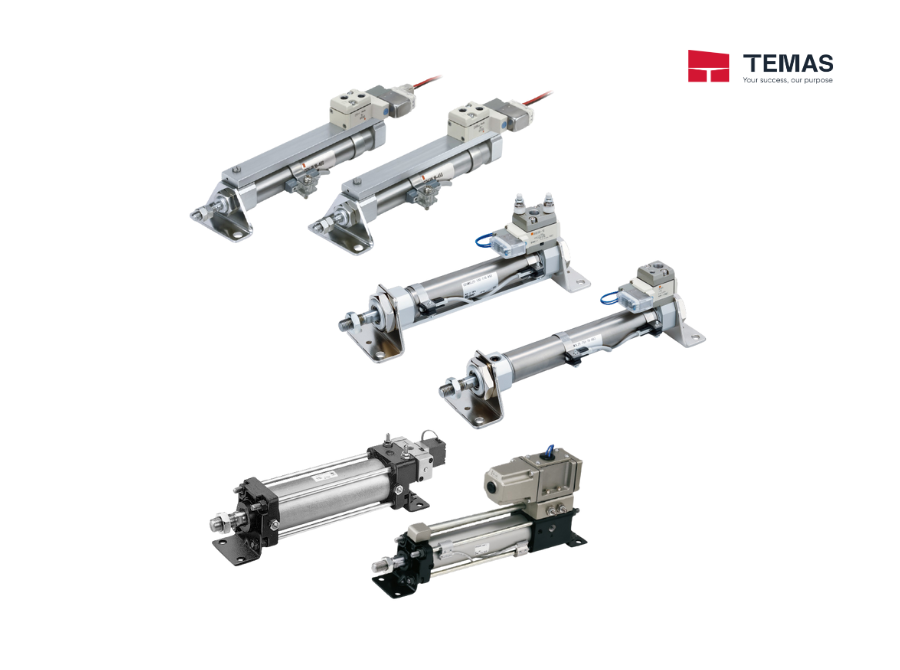

| Kiểu | Series | Tác động |
Kích thước nòng (mm) | Tổ hợp xy lanh |
Tổ hợp van |
|---|---|---|---|---|---|
| Tiêu chuẩn |
CVJ5 | Hai tác động một trục | 10，16 | CJ2 | SYJ3190 |
| Tiêu chuẩn | CVJ3 | Một tác động (lò xo hồi) | 10，16 | CJ2 | SYJ319 |
| Tiêu chuẩn | CVM5 | Hai tác động một trục | 20，25 32，40 |
CM2 | VZ3□90 |
| Tiêu chuẩn | CVM3 | Một tác động (lò xo hồi) | 20，25 32，40 |
CM2 | VZ319 |
| Tiêu chuẩn | CV3 | Hai tác động một trục | 40，50，63 80，100 |
CA2-Z | V3□08 |
| Tiêu chuẩn | CVS1 | Hai tác động một trục | 40，50，63 80，100 |
CA2-Z | VS4□24 |
| Trục không xoay | CVM5K | Hai tác động một trục | 20，25 32，40 |
CM2K | VZ3□90 |
| Trục không xoay | CVM3K | Một tác động (lò xo hồi) | 20，25 32，40 |
CM2K | VZ319 |
| Trục không xoay | CV3K | Hai tác động một trục | 40，50，63 | CA1K | V3□08 |
| Trục không xoay | CVS1K | Hai tác động một trục | 40，50，63 | CA1K | VS4□24 |
| Thông số kỹ thuật | CVJ5 | |
|---|---|---|
| Kích thước nòng (mm) | ø10 | ø16 |
| Tác động | Hai tác động một trục | |
| Lưu chất | Khí nén | |
| Áp suất phá hủy | 1.05 MPa | |
| Áp suất hoạt động tối đa | 0.7 MPa | |
| Áp suất hoạt động tối thiểu |
0.15 MPa | |
| Nhiệt độ môi trường và lưu chất | –10 đến 50°C (Không đóng băng) | |
| Giảm chấn | Cao su | |
| Bôi trơn | Không yêu cầu |
|
| Dung sai hành trình | + 1.0 0 |
|
| Kích thước cổng | M5 x 0.8 | |
| Gá đặt |
Cơ bản, Trục dọc, Mặt bích bên trục |
|
| Tốc độ pít tông | 50 đến 150 mm/s | 50 đến 750 mm/s |
| Động năng cho phép | 0.090J | 0.035J |
